Обгонная муфта стартера, в сборе Stels ATV 300 (9.5.2)

2.1.01.0290 Муфта обгонная (бендикс) стартера, в сборе (STARTER CLUTCH) Квадроцикл Stels ATV 300B 4x4 Bueang

Проявляется поломка таким образом - при нажатии на кнопку ПУСК, слышно лишь как электростартер работает в холостую, а коленвал при этом не вращается. Нет зацепления шестерни электростартера с коленвалом. В таком случае необходимо менять обгонную муфту электростартера Stels ATV 300B.

Замена обгонной муфты стартера ATV 300

Слейте моторное масло

Oткрутите пластиковую обшивку на правой стороне

Открутите и снимите тяги включения передач от ручки переключения к редуктору.

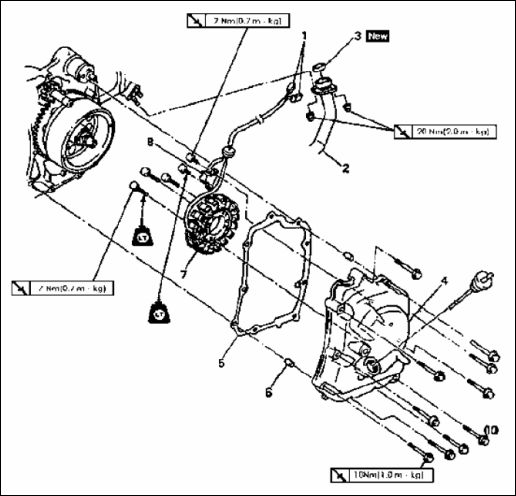

1 - Отсоедините разъемы (выводы магнето) 2шт.
2 - Труба выхлопная
3 - Прокладка выхлопной трубы
4 - Крышка магнето
5 - Прокладка крышки магнето
6 - Штифты 2шт.
7 - Обмотка статора
8 - Индукционный датчик

1 - Ротор
2 - Вал (промежуточная шестерня)
3 - Шестерня стартера сдвоенная
4 - Муфта обгонная стартера в сборе
5 - Шпонка
6 - Шестерня обгонной муфты стартера

Снятие ротора магнето

Ослабьте гайку ротора, удерживая ротор при помощи держателя шкива. (Не касайтесь выступающей части ротора держателем шкива.)

Снимите гайку ротора

Снимите шайбу

Снимайте ротор при помощи съемника для маховика. Расположите съемник для маховика над ротором. Убедитесь, что после установки крепежных болтов зазоры между съемником и ротором одинаковы на всем своем протяжении. При необходимости один из крепежных болтов можно немного повернуть, чтобы отрегулировать положение съемника. Накройте конец коленвала накидным ключом для защиты.

Снимите ротор
Снимите шпонку

Осмотр/дефектовка шестерен привода стартера

Осмотрите зубцы шестерен на наличие заусенцев/щербления, отколов/неровностей/износа, при наличии повреждений их необходимо заменить.

Зубцы промежуточной (сдвоенной) шестерни стартера

Зубцы шестерни обгонной муфты стартера

Зубцы вал стартера

Процедура проверки муфты стартера

Вставьте штифты обгонной муфты в направлении, указанном стрелкой.

Удерживайте муфту стартера.
При повороте шестерни стартера по часовой стрелке, между муфтой стартера и шестерней должно произойти зацепление.

Если зацепления не происходит - муфта неисправна, её следует заменить.

Во время поворота шестерни стартера против часовой стрелки, вращение должно быть свободным.

Если вращение не свободное или не плавное - муфта стартера неисправна. Ее следует заменить.

Установка ротора магнето

Установите шестерню стартера, затем установите шпонку.

Почистите коническую часть коленвала и втулку ротора.
Во время установки ротора магнето, следует убедиться, что шпонка надежно установлена в коленвале.
Установите ротор, шайбу и гайку

Затяните гайку ротора, удерживая ротор при помощи держателя шкива. Момент затяжки: 80 Н*м
